Облік тепла за допомогою квартирних розподільників. Радіаторні лічильники-розподільники, індивідуальний облік Як зняти показання лічильника danfoss indiv 3
Лічильник розподільник Indiv 5R Danfoss в комплекті якого блок зчитувача з встановленим радіомодулем, який працює на дозволеної частоті 868,95 МГц. Ця система використовується для бездротового доступу до вимірювача і для віддаленої передачі накопичених свідчень на мережеві вузли в автоматизовані вимірювальні радіо-системи INDIV AMR. Пристрій розподільника визначає відсоток від загальної споживаної теплової енергії будинку, яка вимірюється через колективний загальдомовий теплосчетчик, що припадає на конкретний радіатор.
Принцип підрахунку показань – розподіл загальнобудинкового переробленої теплової енергії на основі показань приладів індивідуального обліку встановлених на окремих радіаторах.
Лічильник розподільник INDIV 5R простий в установці так як має компактний розмір і універсальне кріплення. Встановлюється практично на будь-який тип опалювальних систем. Для кріплення розподільника передбачені різні монтажні комплекти. При установці корпус фіксується на монтажну пластину теплового адаптера за допомогою спеціальної пломби-засувки, яка не дозволяє несанкціоновано отримувати доступ до приладу і елементам кріплення.
Збирає свідчення споживання в кілька етапів, починаючи з останньої контрольної дати аж до індикації відпрацьованого коефіцієнта за рік. Постійно проводить тестування для забезпечення простоти експлуатації зі зберіганням і передачею повідомлень про помилки. Виводить індикацію контрольної суми результатів як поточних, так і на певний день.
Лічильник Indiv 5 і його поліпшена модифікація Indiv 5r – це радіаторні розподільники, що дозволяють організувати облік тепла для кожної окремої квартири. Дані прилади призначаються для будівель з вертикальною розводкою опалення, тобто практично для всіх сучасних багатоповерхових будинків.
Принцип дії
Теплосчетчик Индив 5 заміряє і реєструє різницю температур радіатора і повітря в приміщенні. Термодатчик вбудований в корпус Danfoss Indiv 5. Температура повітря запрограмована як постійна величина дорівнює 20 ° C. Подібне усереднення вносить певну похибку в показання Индив Данфосс, однак, це не така серйозна проблема. Зате інші розрахунки будуть проводитися з максимальною точністю, навіть якщо прикрити лічильник розподільник Indiv 5 теплоізоляцією.
Дані відображаються на рідкокристалічному екрані. З тим, як знімати показання Indiv 5, не виникне проблем навіть у людини, далекої від техніки. Монітор черзі відображає:
- актуальну інформацію;
- дані за підсумками попереднього тимчасового періоду;
- дату завершення поточного циклу роботи Danfoss Indiv 5r;
- калібрувальний коефіцієнт;
- контрольну суму і т. д.
Всі розрахунки автоматично здійснює програмне забезпечення AMR, що надається керуючої компанії, на балансі якої знаходиться будинок.
монтаж
Встановити теплосчетчик Данфосс на радіатор не дуже складно. Пристрій кріплять на поверхні опалювального обладнання за допомогою монтажного комплекту. Важливо чітко дотримуватися інструкції виробника Indiv 5 щодо правил установки для конкретних приладів. Іноді виникає ситуація, коли закріпити радіаторний лічильник розподільник Indiv 5 на поверхні батареї не представляється можливим. У таких випадках доведеться ставити виносний датчик із сполучним кабелем і відключати вбудований. Дане рішення зазвичай призначається для агрегатів з кожухом.
Встановлена на лічильник розподільник Indiv 5 ціна не надто сильно вдарить по вашому бюджету. Однак купувати пристрій коштує тільки тоді, коли житлова компанія організувала відповідний перерахунок за показаннями індивідуальних і загальнобудинкових облікових приладів. Для цього потрібно, щоб такі регулятори і розподільники стояли хоча б в половині квартир.Якщо вас цікавить, де купити Indiv 5r в Москві і інша корисна інформація по обладнанню, чекаємо вас на нашому сайті.
Розподільники тепла у нас поки мало поширені, хоча в Європі вони застосовуються в промислових масштабах, починаючи з 70-х років, і кількість встановлених приладів розподільників тепла обчислюється десятками мільйонів. У нас ці прилади поки не виробляються, хоча досвід їх застосування вже є.
Принцип роботи розподільників.
На фото термостатичний регулятор і радіаторний, встановлені в квартирі. Розподільник кожні 3-4 хвилини вимірює температуру поверхні радіатора в одній певній точці і робить запис в незалежну пам’ять різниці температур поверхні радіатора і повітря в кімнаті. В результаті тепла відповідають кількості тепла, відданого радіатором за минулий період, виміряного в умовних одиницях. Саме умовних, показання розподільника тепла при перерахунку множать на радіаторний коефіцієнт , Який відповідає цьому типу і розміру опалювального приладу.
При однаковій температурі на поверхні великого і маленького радіатора і при одній і тій же температурі в кімнаті показання розподільників будуть однаковими, але ж великий опалювальний прилад віддасть більше тепла? Щоб врахувати цю ситуацію і служить радіаторний коефіцієнт. Кожна фірма-виробник має таблиці радіаторних коефіцієнтів для своїх приладів на всі типи випускаються радіаторів. Таблиці радіаторних коефіцієнтів включають в комп’ютерні програми для перерахунку оплат, і коефіцієнти автоматично враховуються при розрахунку.
Але як бути тут з нашими саморобними радіаторами або збірками з батарей, коли мешканці самостійно додають секції до існуючого радіатора, при цьому частина їх практично не гріє. Висновок один, від саморобок доведеться позбавлятися.
Вартість розподільника тепла і розрахунок за тепло.
Вартість розподільника тепла приблизно в 10 разів менша за вартість квартирного лічильника тепла. Розподільники без праці встановлюються на будь-які типи опалювальних приладів. Це головне достоїнство. Завдяки цьому вартість комплекту приладів на квартиру є прийнятною навіть при наявності в квартирі декількох стояків.
Розподільники тепла підходять для будь-яких систем опалення.
Розрахунок оплати за опалення за показаннями розподільників тепла – це розподіл загальної суми, сплаченої постачальнику тепла, між окремими квартирами пропорційно показаннями радіаторних розподільників. При цьому мешканці квартир щомісяця, протягом року, вносять платежі за фіксованими попередньо розрахованим і затверджених ставок, а розрахунок з постачальником теплової енергії проводиться за
Один або два рази на рік проводиться зняття показань в квартирах, і проводиться розподіл загальної суми за отриманими показниками. Для кожного мешканця виводиться баланс між сумою його платежів за попередніми ставками і його розрахункової оплатою. Отримана сума йде в залік оплат за опалення на наступний рік.
Таким чином, при наявності будь-якого типу приладів індивідуального обліку тепла, оплати за опалення ставляться в залежність від фактичного споживання тепла в квартирах.
Наостанок порівняємо витрати на установку радіаторних терморегуляторів і розподільників тепла.
Устаткування і витрати, Ціна за штуку (за курсом 1 $ – 60 рублів)
- Датчик-розподільник для індивідуального обліку INDIV-3 з візуальним зчитуванням показань з РК-дисплея
- Датчик-розподільник для індивідуального обліку INDIV-3R з дистанційною бездротовою передачею даних (радіо)
- Установка терморегулятора і датчика-вимірювача
- Щорічні послуги з поквартирного розрахунку
У таблиці витрати на установку радіаторних терморегуляторів і розподільників тепла
Міжповірочний інтервал розподільників тепла – 10 років. Квартирних теплолічильників – 5 років.
Термін окупності установки розподільників тепла і радіаторних терморегуляторів для двокімнатної квартири 1 рік, при терміні служби терморегулятора 30 років, а розподільника тепла 10 років. Для економних мешканців цей термін буде ще менше.
Запам’ятайте основні правила організації поквартирного обліку за допомогою розподільників тепла:
- на опалювальних приладах в обов’язковому порядку повинні бути встановлені термостатичні регулятори.
- терморегуляторами і розподільниками тепла в будівлі повинно бути обладнане не менше 75% опалювальних приміщень.
- фактичні витрати теплової енергії на опалення житлового будинку має проводитися загальнобудинкових лічильником тепла.
- в житловій організації повинні бути організовані перерахунки оплат для мешканців за показаннями загальнобудинкових і квартирних приладів обліку.
Парамонов Ю.О. ТОВ підприємство «Енергобуд» 2017 рік.
У компанії «ТЕПЛОСТОК» ви можете замовити радіаторні лічильники (розподільники) тепла. Ми раді запропонувати продукцію відомої марки INDIV, а також всі необхідні комплектуючі для неї на вигідних умовах.
Актуальність використання представлених моделей
Індивідуальний облік тепла дозволяє економити теплову енергію і платити за неї відповідно до фактичного споживання. У системах з вертикальною розводкою застосовуються радіаторні лічильники-розподільники.
Представлені в нашому асортименті моделі відповідають всім встановленим вимогам і мають міжповірочний інтервал 10 років.
Основні моделі розподільників тепла
- Версії INDIV-3 і INDIV-3R. Дані розподільники мають один вбудований датчик температури. Такі прилади використовують принцип накопичення результуючого показання в часі зі швидкістю, яка визначається вихідним сигналом вбудованого датчика.
- Версії INDIV-3R2 і INDIV-3RD. Дані моделі мають 2 датчики температури (поверхні опалювального приладу і навколишнього повітря). У розподільнику INDIV-3R2 обидва датчика вбудовані в корпус. У пристрої NDIV-3RD датчик температури повітря є вбудованим, а датчик поверхні опалювального приладу є виносним.
Всі види розподільників дозволяють заносити в пам’ять і відображати результуючий показання на попередньо заданий день року. Пристрої застосовуються у внутрішніх системах опалення.
Будь-розподільник може встановлюватися на:
- Секційний радіатор з литої сталі або чавуну.
- Алюмінієву батарею опалення.
- Трубчасті і панельні радіатори.
- Регістри труб.
- Конвектори.
Розподільник тепла вирішує наступні завдання:
- Накопичення показань споживання.
- Індикація показань споживання за попередній рік.
- Індикація контрольної суми для перевірки.
Крім того, розподільник оснащений системою самотестування.
Технічні характеристики INDIV-3:
- Діапазон розрахункових температур в системах подачі тепла: 55-105 градусів Цельсія.
- Стартова температура початку відліку: червень-серпень: 40 градусів Цельсія, вересень-травень: 30 градусів Цельсія.
- Харчування розподільників тепла: батарея літієва.
- Габарити: 40x76x25 мм.
- Точність вимірювань розподільника: відповідає європейському стандарту EN834.
Переваги замовлення лічильників-розподільників тепла в нашій компанії
- Широкий асортимент моделей. Ви можете замовити розподільник теплакак попереднього, так і останнього покоління.
- Оптимальна вартість. Будь-яку модель розподільника ви можете замовити за вигідною ціною зі знижкою. Оптовим і постійним клієнтам ми пропонуємо участь у спеціальних акціях.
- Допомога при виборі. Наші фахівці готові розповісти про всі розподільниках тепла, відповісти на ваші запитання.
- Достатній складський запас продукції. Ви можете замовити у нас лічильники-розподільники тепла в будь-якому необхідній кількості без тривалого очікування поставок від виробника.
- Оперативна доставка. Будь-яким розподільником ви можете почати користуватися найближчим часом. Транспортування лічильників-розподільників тепла здійснюється власним транспортом компанії по Москві і в регіони.
Звертайтеся! Контролюйте тепло в сучасному форматі і скорочуйте витрати.

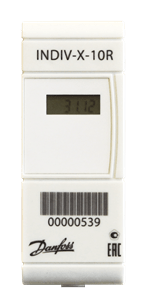

Радіаторний лічильник-розподільник INDIV нового покоління
| кодовий номер | 187F0001 | Лічильник-розподільник радіаторний в компактному виконанні з РК-дисплея прийшло на зміну INDIV-5 | 43,39 |  |
| 088H2250 | Імпульсний адаптер двоканальний INDIV PAD для підключення 2 лічильників (води, електрики, газу) з імпульсним виходом | 74,79 |  |
| 088H2251 | Мережевий вузол, стандартний з незалежним живленням NNB-Std | 306,28 |  |
| 088H2257 | Мережевий вузол c комунікаційним модулем для дистанційного зчитування c GSM-інтерфейсом NNV-GSM (живлення від мережі) | 1595,22 | |
| 088H2254 | Мережевий вузол c комунікаційним модулем для дистанційного зчитування c RS232 інтерфейсом NNV-232 (живлення від мережі) | 459,42 | |
| 088H2256 | Мережевий вузол c комунікаційним модулем для дистанційного зчитування c Ethernet-інтерфейсом NNV-IP (живлення від мережі) | 1512,26 |
Аксесуари для настройки радіосистеми і зчитування показань
Програмне забезпечення для радіосистеми
Параметрізаціонная програма для лічильників Indmet
Програма для зчитування даних з лічильників Indread
Сервісна програма Indserv для настройки і зчитування даних з системи INDIV AMR
Параметрізаціонная програма для головного мережевого вузла Indcomm, включаючи сполучний кабель
Комплект для монтажу лічильника-розподільника на чавунні секційні радіатори
Зазор між секціями не більше 34 мм
Болт М 4 х 35 мм
Зазор між секціями більше 34 мм
Болт М 4 х 35 мм
