Запобіжний скидний клапан пск. Запобіжний скидний клапан пск Підготовка і запуск вироби в роботу

Примітка: Налаштування запобіжного скидного клапана повинна відповідати 1,15 робочого тиску.

Середній термін служби, років, не менше – 15;

Призначений термін служби, років, не менше – 40.

призначення вироби

Клапани запобіжні скидні ПСК призначені для обмеження тиску неагресивних газів шляхом скидання газу в атмосферу до встановленої величини при підвищенні тиску в мережі понад допустиму межу.

Клапани встановлюються на газопроводах низького, середнього і високого тиску, а також на регуляторних станціях.

Умови експлуатації клапанів відповідають кліматичному виконанню УХЛ2 ГОСТ 15150-69 з температурою навколишнього повітря від мінус 40 до плюс 60 ° С.

Клапани в процесі експлуатації не чинять негативного впливу на навколишнє середовище.

Пристрій і принцип роботи

Клапан запобіжний скидний ПСК-50 складається з корпусу 1 (див. Малюнок 1), кришки 2, клапана 3 з направляючої і гумовим ущільнювачем, пружини 4 і регулювального гвинта 5, мембрани 6, тарілки 7 і тарілки пружини 8.

Корпус 1 виконаний у вигляді усіченого конуса, з фланцем, сідлом і двома отворами з різьбою 2 “”. Сідло перекривається клапаном 3 з гумовим ущільненням. Клапан зібраний з мембраною 6, яка закріплена між фланцем корпусу і кришкою 2.

Пружина 4 затиснута між тарілками мембрани і регулювального гвинта 5. Шляхом обертання гвинта переміщається тарілка пружини 8, змінюючи, таким чином, зусилля пружини, яка визначає параметри тиску спрацьовування клапана.

Газ від мережі через вхідний отвір корпусу входить в Надклапанний порожнину.

При сталому режимі контрольоване тиск газу в встановлених межах врівноважується налаштованої пружиною і клапан герметично закритий.

Коли тиск газу в мережі (над клапаном) перевищить межу настройки, клапан, долаючи зусилля пружини, відкриється, даючи можливість виходу газу в атмосферу.

Скидання газу триватиме до зниження тиску в мережі нижче налаштованого, після чого під дією пружини клапан закриється.

1 корпус; 2 – кришка; 3 – клапан за допомогою ключового і гумовим ущільнювачем; 4 – пружина; 5 – гвинт регулювальний;
6 – мембрана; 7 – тарілка; 8 – тарілка пружини.

Малюнок 1. Клапан запобіжний скидний ПСК-50Н

1 корпус; 2 – кришка; 3 – клапан за допомогою ключового і гумовим ущільнювачем; 4 – пружина; 5 – гвинт регулювальний; 6 – мембрана; 7 – тарілка; 8 – тарілка пружини.

Малюнок 2. Клапан запобіжний скидний ПСК-50В

ПСК підтримує тиск газу на виході з ГРП шляхом видалення певної кількості газу в атмосферу, при підвищенні контрольованого тиску на 15% від Р вих.

1-мембрана; 2-сідло клапана; 3-пружина.

Вихідний тиск газу подається на мембрану клапана положення мембрани налаштоване пружиною. При підвищенні вихідного тиску газу мембрана прогинається вниз сідло клапана опускається і газ скидається в атмосферу.

21. Регулятори тиску газу. (Функції регулятора тиску, класифікація – за принципом дії, за конструкцією дросельного органу, по конструкції імпульсних елементів, за величиною тиску – принципова схема автоматичного регулювання газу, принципова схема РДУК). Вибір регулятора тиску.

Регулятор тиску газу прямої дії без підсилювача.

Принципова схема автоматичного регулювання газу:

1-який подає газопровід з тиском газу Р 1; 2-регулюючий клапан; 3-сідло клапана; 4-мембрана; 5-вихідний газопровід з тиском газу Р 2; 6-імпульсна лінія.

Призначення регулятора тиску газу:

Зниження тиску газу від вхідного до вихідного розрахункового;

Підтримка вихідного тиску газу в заданих межах;

Відновлення вихідного тиску газу після обурення зовнішнього режиму.

Регулятори підрозділяються за принципом дії на: – прямої дії; – не прямої дії. За конструкцією дросельного органу (з однодроссельнимі і двухдроссельнимі клапанами). За конструкцією імпульсних елементів поділяються на мембранні і поршневі. За величиною регульованого тиску.

Витрата газу в системі газопостачання зменшується отже збільшується вихідний тиск Р 2, імпульс підвищеного вихідного тиску надходить на мембрану, мембрана прогинається вниз, опускається клапан і прикривається пропускне перетин регулятора тиску. Тиск на вихідному газопроводі зменшується.

Витрата газу в системі газопостачання збільшується отже зменшується вихідний тиск Р 2, імпульс зниженого вихідного тиску надходить на мембрану, мембрана прогинається верх, піднімається клапан і відкривається пропускний перетин регулятора тиску. Тиск на вихідному газопроводі збільшується.

Регулятор тиску прямої дії.

Регулятор тиску прямої дії – це пристрій, у якого для переміщення регулюючого органу, використовується енергія регульованою середовища. Регулятори тиску прямої дії діляться на: з підсилювачем; без підсилювача. В якості підсилювача служить пілот.

РДУК – конструкція Казанцева.

1 корпус регулятора тиску; 2-клапан регулятора тиску; 3-мембрана регулятора тиску; 4-корпус «пілота»; 5-клапан «пілота»; 6-пружина «пілота»; 7-мембрана «пілота».

Витрата газу в системі газопостачання збільшується отже зменшується вихідний тиск Р 2, імпульс зниженого вихідного тиску надходить на мембрану регулятора і мембрану «пілота», мембрана «пілота» прогинається вгору, піднімається клапан вгору і пропускне перетин «пілота» збільшується. Тиск Р 1 надходить в «пілот» і знижується до командного тиску Р к. Р до збільшується, імпульс збільшеного тиску Р до подається під мембрану регулятора. Мембрана регулятора прогинається вгору і клапан регулятора переміщається вгору. Пропускний перетин регулятора збільшується, тиск на виході збільшується.

Вибір регулятора тиску.

Вибір проводиться по тиску газу, по температурі навколишнього середовища, по пропускній здатності регулятора V р = 1.2V, м 3 / год. Де V р – розрахункова пропускна здатність регулятора, м 3 / год; V- витрата газу на мережу, м 3 / год.

Пропускна здатність регулятора Q = 1595 f k φ P 1 √1 / ρ г, м 3 / год, де Q- пропускна здатність регулятора, м 3 / год. f- площа перетину умовного проходу вхідного фланця, см 2 по паспорту регулятора. k- коефіцієнт витрати віднесений до площі вхідного фланця по паспорту. φ- коефіцієнт що залежить від ставлення Р 2 до Р 1 і приймається за графіком. Р 2 і Р 1 – абсолютний тиск газу на вході і виході з ГРП, МПа. ρ г – щільність газу, кг / м 3. Vр = Q. Δ + 10% – допустима нев’язка.

Для скидання газу за регулятором в разі короткочасного підвищення тиску газу понад установлений повинні застосовуватися запобіжні скидні клапани (ПСК). ПСК – це закрита в експлуатаційному стані арматура; вона відкривається на короткий період часу, а після досягнення тиску в контрольованій точці номінального значення автоматично закривається.

ПСК можуть бути пружинні і мембранні. Пружинні ПСК повинні бути обладнані пристроєм для їх примусового відкриття та контрольної продувки з метою запобігання прикипання, примерзання і прилипання золотника до сідла, а також для видалення твердих частинок, які потрапили між поверхнями ущільнювачів.

ПСК підрозділяються на повнопідйомні і малопідйомний.У малопідйомних клапанів (типу ПСК) відкриття затвора відбувається поступово, паралельно зі збільшенням тиску в контрольованій точці газопроводу. Повнопідйомні клапани (СППКР4Р-16) відкриваються повністю і різко, ривком, і так само різко, з ударом золотника про сідло, закриваються при зниженні тиску. Тобто, повнопідйомний клапан має двопозиційне положення: «закрито» і «відкрито».

При досягненні максимально допустимого тиску настройки затвор ПСК повинен безвідмовно відкриватися до повного підйому, стійко працювати у відкритому положенні. Затвор повинен закриватися при зниженні тиску до номінального або нижче його на 5% і забезпечувати герметичність. У разі запізнення закриття затвора тиск газу в мережі може значно знизитися, що може привести до порушення режиму роботи системи, а також викиду в атмосферу щодо великої кількості газу.

У малопідйомних ПСК при закритті затвора після скидання необхідної кількості газу важко досягти герметичності затвора, так як для цього буває необхідно докласти зусилля більше, ніж в режимі «закрито».

Такі ПСК припиняють скидання газу тільки після зменшення тиску до 0,8-0,85% робочого тиску, що призводить до постійного або тривалого скидання газу в атмосферу. Головною перевагою мембранних ПСК є наявність в їх конструкції еластичної мембрани, яка виконує роль чутливого елемента. Якщо в пружинних клапанах золотник виконує функції і чутливого елемента, і запірного органу, то в мембранних клапанах золотник виконує тільки запірні функції. Мембрана дозволяє збільшити чутливість ПСК в цілому і розширити область їх використання, включаючи низький тиск газу. ПСК повинні забезпечувати відкриття при перевищенні встановленого робочого тиску не більше, ніж на 15%.

Вибір конструкції ПСК повинен проводитися відповідно до пропускною спроможністю.

Кількість газу, що підлягає скиданню ПСК, слід визначати:

• при наявності перед регулятором тиску ЗЗК по формулі Q≥0,0005Q d, де Q – кількість газу, що підлягає скиданню ЗCKпротягом години при t = 0 ° C і Р бар = 0,10132 МПа, м 3 / год; Q d – розрахункова пропускна здатність регулятора тиску при t = 0 ° C і Р бар = 0,10132 МПа, м 3 / год;
• при відсутності перед регулятором тиску ЗЗК по формулам: для регуляторів тиску з сідельним затвором – Q≥0,01Q d, для регулюючих заслінок – Q≥0,02Q d.

Малопідйомний мембранні і пружинні ПСК мають невелику пропускну здатність. Так, пропускна здатність СППК4Р-50-16 (діаметр сідла 30 мм) при робочому тиску 0,125 МПа дорівнює 830 м3 / год, а ПСК-50С / 125 (діаметр сідла 50 мм) – тільки 10 м3 / год. Це пояснюється малою висотою підйому золотника. Пропускна здатність клапанів ПСК-50 (КПС-50) з направляючими ребрами на низькому тиску становить: 0,5-3 м3 / год, на середньому – 7-20 м3 / год (при тиску у вхідному патрубку ПСК 1,15 тиску настройки) .

Пропускна здатність ПСК-50 без напрямних ребер при тих же параметрах може прийматися вдвічі більшою.

У таблиці (стор. 1245) наведені основні технічні характеристики серійно випускаються ПСК. Крім цих ПСК, скидні клапани можуть бути також частиною (складовим елементом) комбінованих регуляторів тиску газу.

Запобіжні скидні клапани ПСК 25 є приладами мембранного типу і призначені для скидання газу в атмосферу при підвищенні тиску (в мережі або резервуарі) понад допустиму межу і встановлюються на газопроводах і газорегуляторних станціях низького, середнього і високого тиску.

Приєднання до трубопроводу – муфтове (ГОСТ 6357) або фланцеве.

Клапани ПСК з умовним проходом DN 25

виробляються декількох видів:
– скидні клапани низького тиску спрацьовування – ПСК-25-П-Н;
– скидні клапани високого тиску спрацьовування – ПСК-25-П-В.

Скидні клапани ПСК 25 – технічні характеристики:

Скидні клапани ПСК 25 – технічні параметри:

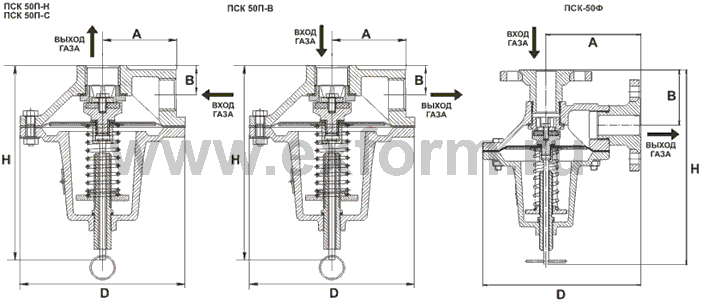

Скидний клапан ПСК-50

Клапани скидні запобіжні ПСК 50 є приладами мембранного типу і призначені для скидання газу в атмосферу при підвищенні тиску (в мережі або резервуарі) понад допустиму межу і встановлюються на газопроводах і газорегуляторних станціях низького, середнього і високого тиску. Приєднання до трубопроводу – муфтове (ГОСТ 6357) або фланцеве.

Клапани ПСК з умовним проходом DN 50 виробляються декількох видів:
– клапани скидні низького тиску спрацьовування – ПСК-50П-Н / 20;
– клапани скидні середнього тиску спрацьовування – ПСК-50-П-З / 50;
– клапани скидні середнього тиску спрацьовування – ПСК-50-П-З / 125;
– клапани скидні високого тиску спрацьовування – ПСК-50-П-В / 1000.

Клапани скидні ПСК 50 – технічні характеристики:

Клапани скидні ПСК 50 – технічні параметри:

ПРИСТРІЙ клапана

Корпус клапанів виконаний у вигляді усіченого конуса з фланцем, сідлом і двома отворами з різьбою трубного циліндричного 1 дюйм – виконання ПСК-25П, 2 дюйма – виконання ПСК-50П або з метричної різьбою М36х1,5 – виконання ПСК-25пФ і М56х2 – виконання ПСК -50ПФ. Сідло перекривається клапаном поз. 3 з гумовим ущільненням. Клапан зібраний з мембранної поз. 6, яка жорстко закріплена між клапаном і тарілкою поз. 7. У свою чергу мембрана закріплена між корпусом поз. 1 і кришкою поз. 2.

Пружина поз. 4 затиснута між тарілкою мембрани і упором поз. 8. Шляхом обертання гвинта поз. 5 переміщається упор поз. 8, змінюючи, таким чином, зусилля пружини, яка визначає параметри клапана на тиск в заданих межах.

Для перевірки працездатності клапан забезпечений механізмом примусового відкриття, який приводиться в дію тягою поз. 9.

ПРИНЦИП РОБОТИ клапана

При сталому режимі контрольоване тиск газу в встановлених межах врівноважується налаштованої пружиною, і клапан герметично закритий.

Коли тиск газу в мережі (також і в порожнині клапана) перевищить межу настройки, мембрана, долаючи зусилля пружини, опуститься разом з клапаном, відкриваючи при цьому вихід газу в атмосферу через скидний патрубок.

Скидання газу відбудеться до зниження тиску в мережі нижче налаштованого, після чого під дією пружини клапан закриється.

Для перевірки працездатності клапана слід потягнути за тягу механізму примусового відкриття. При цьому клапан відкривається. Операцію повторити 3 – 4 рази.

ЦІНА, ТЕРМІНИ ВИГОТОВЛЕННЯ, УМОВИ ДОСТАВКИ

Гарантійний термін експлуатації – 36 місяців з дати введення виробу в експлуатацію, але не більше 48 місяців з дати виготовлення.

Призначений термін служби Клапана – 35 років.

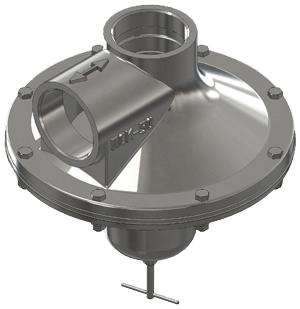

Клапан запобіжний скидний Д у 50 мм мембранного типу прямої дії встановлюється на газопроводах низького, середнього і високого тиску, а також на ГРП середнього тиску. Клапан запобіжний скидний ПСК-50 виготовляється в кліматичному виконанні У2 ГОСТ 15150-69, але для роботи при температурах від -10 до +35 ° С.

Технічні характеристики

Чавунний корпус 1 (див. Малюнок) виконаний у вигляді усіченого конуса з фланцем, сідлом і двома отворами з різьбою трубного циліндричного 2 дюйма. Сідло перекривається клапаном 3 з гумовим ущільненням. Клапан зібраний з мембраною 6, яка жорстко закріплена між клапаном 3 і тарілкою 7. У свою чергу, мембрана 6 закріплена між корпусом 1 і кришкою 2.

Пружина 4 затиснута між тарілками 7, 8 мембрани і регуліровочног гвинта 5. Шляхом обертання регулювального гвинта 5 переміщається нижня тарілка 8, змінюючи, таким чином, зусилля пружини 4, яка визначає параметри клапана 3 на тиск в заданих межах.

Залежно від виконання випускаються:

• ПСК-50Н / 5 з пружиною низького тиску і шайбою замість направляючої;
• ПСК-50С / 50 з пружиною середнього тиску;
• ПСК-50С / 125 з пружиною середнього тиску, тарілкою мембрани, зменшеною по діаметру, і спеціальної шайбою, затиснутою між корпусом і кришкою.

Газ з мережі через вхідний патрубок корпусу входить в надмембранний порожнину. При сталому режимі контрольоване тиск газу в встановлених межах врівноважується налаштованої пружиною і клапан герметично закритий.

Коли тиск газу в мережі (також і в надмембранний порожнини) перевищить межу настройки, мембрана 6, долаючи зусилля пружини 4, опуститься разом з клапаном 3, відкриваючи при цьому вихід газу в атмосферу через вихідний патрубок.

Скидання газу відбудеться до зниження тиску в мережі нижче налаштованого, після чого під дією пружини 4 клапан 3 закриється.

1 – корпус; 2 – кришка; 3 – клапан за допомогою ключового; 4 – пружина; 5 – регулювальний гвинт; 6 – мембрана; 7 – тарілка; 8 – тарілка пружини

Ціна на обладнання надається за запитом.
